开窗器控制系统
目前,我们生产的开窗器主要分为两类:一类是具有电流保持时间控制的开窗器,另一类是具有行程控制的编码器开窗器。
在以上观点的不同的模式和类型,我们现在也使用两个匹配的双控制系统(分别定义为HJ-XFII及HJ-XFIII型控制系统,原先最早的控制系统为HJ-XFI型已经淘汰)。冰III型控制系统主要用来控制的双推机械与编码器,这属于“先进的机械和控制系统(每台机器可以设置地址码,控制系统可以分组控制及单机控制,并提供了与显示屏及计算机的接口,实时反馈每台机器的状态)。

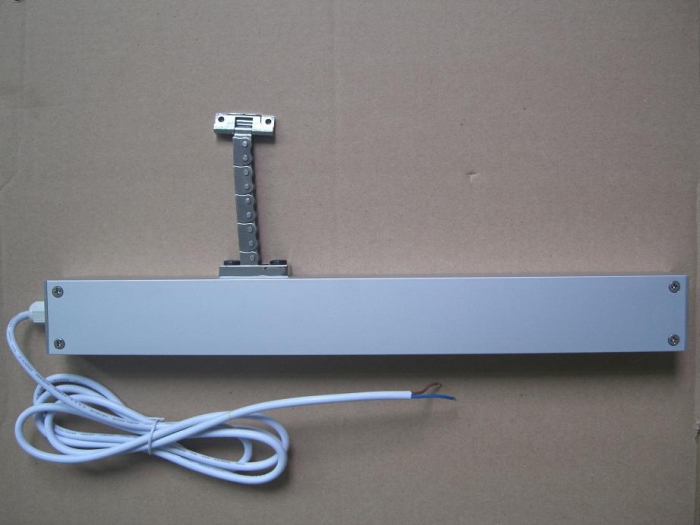

HJ-XFII系统具有集中控制和群控两种控制形式。电动开窗器是一种机电一体化新型开窗器,具有外形美观、结构紧凑、传动阻力小、噪音小、安装方便等特点,是目前国内最先进的开窗器产品。它可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。可配备通风开关和遥控器。这两种控制方式在系统布线方面是不同的:集中控制布线一般为三条电力线(一个公用负极,一个开窗线,另一个为关窗线)或两条电力线(但必须配两根线的开窗器);分组控制布线一般为四极。R线(其中2根为24V电源线,2根信号线)。每个组都配备有节点控制器(注意,分组控制系统中,当节点控制多于6个时,节点控制器上连接信号线端子旁边的并联电阻要取消,只保留最后一个节点控制器的电阻,否则控制信号失灵。原因是并联电阻多了以后,阻值变小形成短路现象。)。控制信号会失效。其原因是,当并联电阻增加时,电阻减小,并且发生短路。
由于系统对开窗器的行程进行时间控制,因此当开窗器就位时,会出现卡住现象,给机器带来不利因素。特别地,在使用通风开关操作时:在按下开窗键后,只能在设定的窗口打开时间到达后按下关窗键,同时,只能在窗口关闭时间到达后按下关窗键。否则,很容易造成系统混乱,可能无法切换窗口,因此必须重新调整。(详见控制系统芯片时间参数表)
如何选择控制箱?一般原理:根据目前开窗器的尺寸,链式开窗器采用1A,齿条式开窗器采用1.5A,内螺纹式开窗器采用2A计算。这样比较安全。此外,还应考虑电力线直径的匹配问题。(一般每平方线过流3.5~4A,瞬间可以过流7~9A。)由于它是直流低压控制系统,我们必须关注电压降问题,即从最远的开窗器到控制箱的距离不能太大,一般小于100。米。否则,应采取其他措施以确保控制系统的稳定性(详见控制系统选配参考表)。
关于III型控制系统:(参见控制原理图、功能示意图、控制接线图及布线图)
根据开关电源的尺寸,可分为16
A、32
A、64A等几种控制盒。开窗器可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。广泛适用于候机大厅、工业厂房、民用建筑的上悬天窗和中悬天窗的启闭,也适用于其它启闭形式相似的采光窗。
该系统可以集中或分组。电动开窗器是一种机电一体化新型开窗器,具有外形美观、结构紧凑、传动阻力小、噪音小、安装方便等特点,是目前国内最先进的开窗器产品。它可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。路由模式是相同的,但是分组控制时,每个组应该被分成地址码,并且分组控制器可以添加到系统中的任何地方(要对应编码)。布线方式为:4条电力线(其中2根为24V电源线,另2根为信号线)。可配备通风开关和遥控器。
